Van Xiên Angle Seat Valve Là Gì? Cấu Tạo, Ứng Dụng

van xiên là gì – angle seat valve là gì – tại sao lại dùng van xiên mà không phải là loại van công nghiệp khác. Trong loạt bài viết chia sẽ các kiến thức về các loại van công nghiệp. Bài viết hôm nay chúng tôi xin chia sẽ đến quý bạn đọc về van xiên (Angle seat valve). Đây là loại van thường được sử dụng trong các nhà máy dệt nhuộm, đồ uống, thực phẩm, nước sạch..

Bài viết tham khảo: tìm hiểu về các loại van công nghiệp

Định Nghĩa Van Xiên Điều Khiển Khí Nén Là Gì

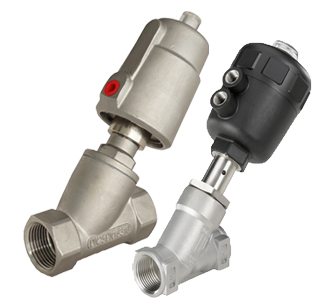

Van xiên tên tiếng anh là (Angle seat valve) được hiểu là van xiên khí nén hoặc van y xiên điều khiển khí nén. Do hình dạng bên ngoài giống chữ Y và sử dụng khí nén để điều khiển nên ở trong thực tế người ta có thể gọi van xiên là van y xiên điều khiển khí nén. Van xiên là một trong những loại van công nghiệp được sử dụng nhiều ở các nhà máy dệt nhuộm, nhà máy thực phẩm, nhà máy bao bì…Van xiên hoạt động dựa vào bộ tác động piston kết hợp trực tiếp với phần ty ở van, giúp việc đóng/mở trở nên dễ dàng.

Cấu Tạo Của Van Xiên Y Điều Khiển Khí Nén

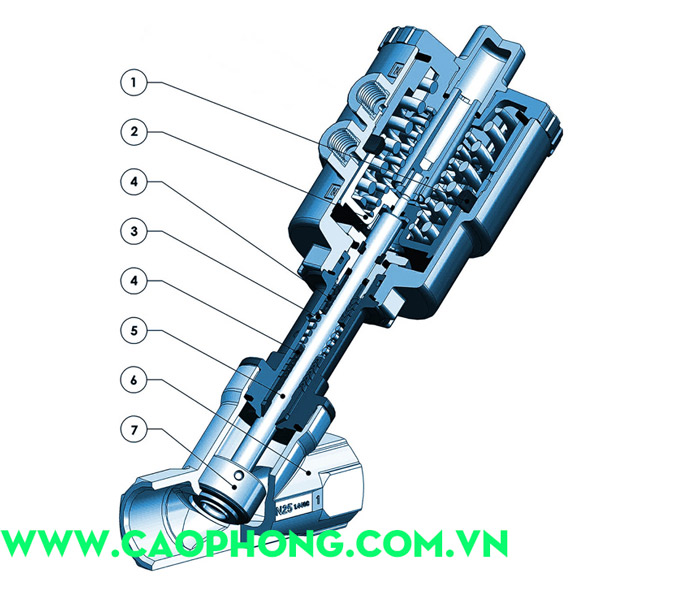

Van xiên (angle seat valve) được cấu tạo gồm 2 phần chính: phần cơ và phần tác động khí nén.

1. Lò xo.
2. Piston.
3. Phần làm kín (lò xo).
4. Gioăng làm kín.
5. Trục van.
6. Thân van.
7. Đĩa van.

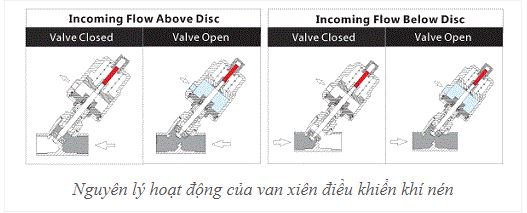

Nguyên Lý Hoạt Động

Van xiên Y điều khiển khí nén hoạt động khá đơn giản. Van xiên được vận hành bằng khí nén, chúng được điều khiển trực tiếp hoặc điều khiển qua một bộ van điện từ chia khí. Khi cấp khí nén vào xi lanh làm tác động lên piston kết nối với bộ phận vận hành bên trong van, cho phép mở hoặc đóng môi chất đi qua. Khi ngừng cung cấp khí, lực đàn hồ của lò xo sẽ tác động khiến van lập tức đóng lại.

Thông Số Kỹ Thuật Van Xiên

Tên sản phẩm: Van Xiên Y điều khiển khí nén.
Vật liệu: Đồng, Gang, Inox…
Cánh van: SUS304, SUS 316, SUS 316L…
Seat (gioang làm kín): PTFE…
Kiểu van: Thường đóng/ thường mở.
Áp lực làm việc: 10 bar, 16 bar, 25 bar…
Kích thước: DN15, DN20, DN25, DN32, DN40, DN50, DN65…
Kết nối: Nối bích, nối ren…
Nhiệt độ làm việc: – 25 – 220 o C,…
Xuất xứ: EU/G7, Japan, Taiwan, China…
Bảo hành: 12 Tháng.

NOTE: Ngoài những thông số cơ bản ở trên, thì việc lựa chọn sản phẩm còn phù thuộc vào từng nhu cầu sử và môi chất khác nhau. Hãy nắm kiến thức vững, trước khi lựa chọn sản phẩm

Ưu điểm của van góc Y điều khiển khí nén

Van y xiên điều khiển khí nén là một trong những loại van được sử dụng rộng rãi bởi những ưu điểm vượt trội của nó. Cùng điểm qua các ưu điểm nổi bật sau nhé:

• Hệ thống áp lực cao: Van Y xiên điều khiển khí nén được thiết kế đặc biệt và sử dụng chủ yếu trong các hệ thống ống có áp lực, nhiệt độ hoặc trong các hệ thống lưu chất có độ ô nhiễm và độ nhớt lớn.
• Thời gian vận hành nhanh: So với các loại van công nghiệp khác thì van y xiên điều khiển khí nén đóng/ mở tức thời.
• Tránh hiện tượng búa nước: Van y xiên điều khiển khí nén với thiết kế riêng biệt có thể loại bỏ được hiện tượng búa nước trong hệ thống đường ống.
• Giá thành rẻ: So với các loại van công nghiệp cùng chức năng khác, thì van y xiên điều khiển khí nén được đánh giá loại van có giá thành rẻ.

Nhược điểm của van xiên Y khí nén

Bên cạnh những ưu điểm vượt trội của van xiên Y điều khiển khí nén, thì loại van này vẫn còn đó những hạn chế.

• Kích thước van tương đối nhỏ: DN15 – DN100. Van Y điều khiển khí nén chỉ dùng phổ biến ở size DN15 – DN100. Ở những size lớn thì van Y điều khiển khí nén là không phù hợp với loại van này.
• Vât liệu: Thường chỉ có chất liệu inox.

Ứng Dụng Van Xiên Y Điều Khiển Khí Nén

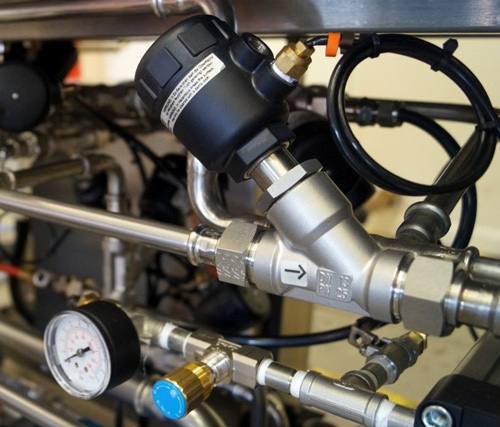

Van xiên Y khí nén được dùng nhiều ở các môi trường đòi hỏi yếu tố tự động hóa. Van xiên Y khí nén được sử dụng trong các nhà máy dệt, nhuộm, nhà máy bao bì, nhà máy giấy, nhà máy hóa chất.

Với ưu điểm kiểm soát & tự động điều khiển khí và chất lỏng ở trạng thái ổn định, tự động hóa công nghiệp chúng còn được ứng dụng ở các ngành công nghiệp sữa thực phẩm, cấp nước sinh hoạt và một số chất lỏng phổ biến khác v…vvv
