Van Bướm: 6 Ứng Dụng Phổ Biến Trong Công Nghiệp 2026

Van bướm (butterfly valve) là loại van công nghiệp có tác dụng đóng / mở môi chất trên đường ống bằng cách xoay đĩa van 90°. Thiết bị này được dùng cho cả chế độ on/off và điều khiển tuyến tính theo góc quay, phù hợp với rất nhiều môi trường lưu chất khác nhau.

Bài viết tổng hợp 6 ứng dụng van bướm phổ biến nhất trong công nghiệp, do đội ngũ kỹ sư An Thành Phát biên soạn.

Van bướm là gì? Cấu tạo và thông số kỹ thuật

Van bướm là dòng van có đĩa xoay quanh trục thẳng đứng đặt giữa thân van, kích thước nhỏ gọn, đóng mở nhanh và chi phí thấp hơn van bi cùng dải DN. Một van bướm hoàn chỉnh gồm: bộ phận vận hành, đĩa van, thân van, gioăng làm kín và trục van.

Tham khảo chi tiết tại bài: Van bướm là gì? Các loại, nguyên lý, cấu tạo và ứng dụng.

• Kích thước / Size: DN40, DN50, DN65 … DN2000.
• Kiểu vận hành: tay gạt, tay quay, khí nén, điện.
• Vật liệu thân: gang, thép, inox, nhựa.
• Chuẩn kết nối: JIS 10K/20K, PN10/16/25, ANSI 150/300.
• Vật liệu làm kín: EPDM, NBR, Teflon (PTFE).
• Nhiệt độ làm việc: 0 – 350°C.
• Môi trường: nước sạch, nước thải, khí, gas, xăng, dầu, hóa chất.
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản, Châu Âu.

Các loại van bướm phổ biến và bảng so sánh

Theo cơ cấu vận hành, có 4 loại chính được sử dụng rộng rãi trong nhà máy:

6 ứng dụng phổ biến của van bướm trong công nghiệp

Dưới đây là 6 lĩnh vực sử dụng nhiều nhất loại van này, dựa trên kinh nghiệm phân phối thực tế của đội ngũ kỹ thuật.

1. Đóng mở dòng chảy. Sản phẩm chiếm không gian nhỏ hơn van bi cùng DN, độ kín tốt và giá cả hợp lý — phù hợp với hầu hết môi trường chất lỏng.

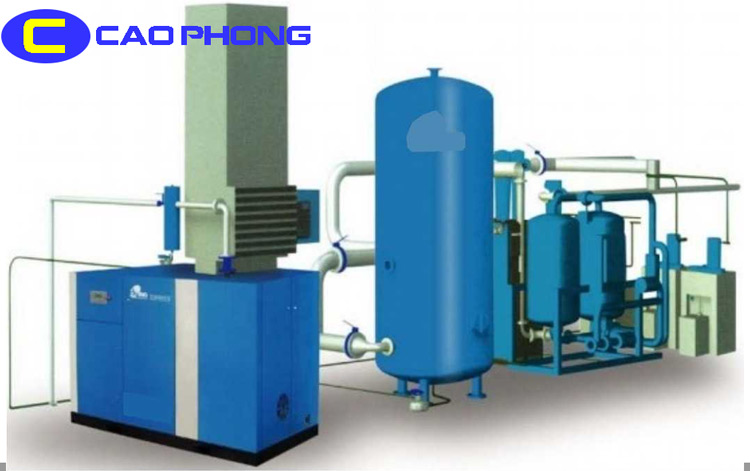

2. Hệ thống khí nén. Hầu hết hệ khí nén sử dụng loại điều khiển khí nén tương tự van bi điều khiển khí nén, cho phép kiểm soát lưu lượng đầu ra.
3. Hệ thống trên tàu. Hoạt động tốt với nước mặn, dầu và nhiều nhiệt độ; chiếm diện tích nhỏ và khối lượng nhẹ — thuận lợi cho không gian boong tàu.
4. Thiết bị chữa cháy. Vận hành nhanh với nước ngọt, dễ thao tác, rẻ và dễ thay thế khi cần — phù hợp các hệ thống PCCC.
5. Trạm thủy điện. Tính linh hoạt và hiệu quả cao, thường dùng loại DN lớn cho các hệ thống ống dẫn của trạm.
6. Nhà máy xử lý nước & hóa chất. Lựa chọn vật liệu inox 316 hoặc thân PVC + đĩa PTFE giúp chống ăn mòn tốt khi tiếp xúc môi chất khắc nghiệt.

Lưu ý khi chọn van bướm

Một số tiêu chí kỹ sư cần cân nhắc trước khi đặt hàng để đảm bảo tuổi thọ và an toàn vận hành:

• Môi chất: nước sạch dùng EPDM, dầu – xăng dùng NBR, hóa chất / nhiệt cao dùng PTFE.
• Nhiệt độ và áp suất: chọn cấp PN/ANSI phù hợp, tránh chọn dư công suất quá nhiều.
• Kiểu kết nối: wafer (mỏng nhẹ), lug (tháo lắp 1 phía) hay flanged (mặt bích) tùy không gian lắp đặt.
• Tần suất đóng mở: đóng mở liên tục nên chọn loại điều khiển khí nén/điện để giảm tải cho người vận hành.
• Chứng chỉ vật liệu: ưu tiên EN 10204 3.1 cho ứng dụng đòi hỏi truy xuất nguồn gốc.

Nếu cần so sánh thêm với các họ van khác, tham khảo bài viết các loại van công nghiệp phổ biến.

Câu hỏi thường gặp về van bướm

1. Van bướm khác van bi ở điểm nào?
Van bướm có đĩa xoay nằm giữa dòng chảy nên gọn, nhẹ, giá thấp hơn ở DN lớn. Van bi cho độ kín tuyệt đối hơn nhưng cồng kềnh và đắt ở kích thước >DN150.

2. Có dùng được cho hơi nóng không?
Có, khi chọn gioăng PTFE và thân thép — chịu được tới 200-350°C tùy series. Với hơi quá nhiệt nên cân nhắc van cầu chuyên dụng.

3. Loại điều khiển nào tiết kiệm chi phí nhất?
Tay gạt rẻ nhất cho DN <200. Lên DN lớn, gear box hoặc khí nén tiết kiệm nhân công vận hành về lâu dài.

4. Có cần lắp van một chiều kèm theo?
Tùy hệ thống. Nếu có rủi ro dòng ngược (bơm dừng đột ngột) thì nên lắp van một chiều bảo vệ.

5. Bảo dưỡng định kỳ ra sao?
Kiểm tra gioăng làm kín mỗi 6 tháng, vệ sinh đĩa van mỗi năm; với môi trường ăn mòn cần thay gioăng sớm hơn.
